电力专用UPS电源
概述

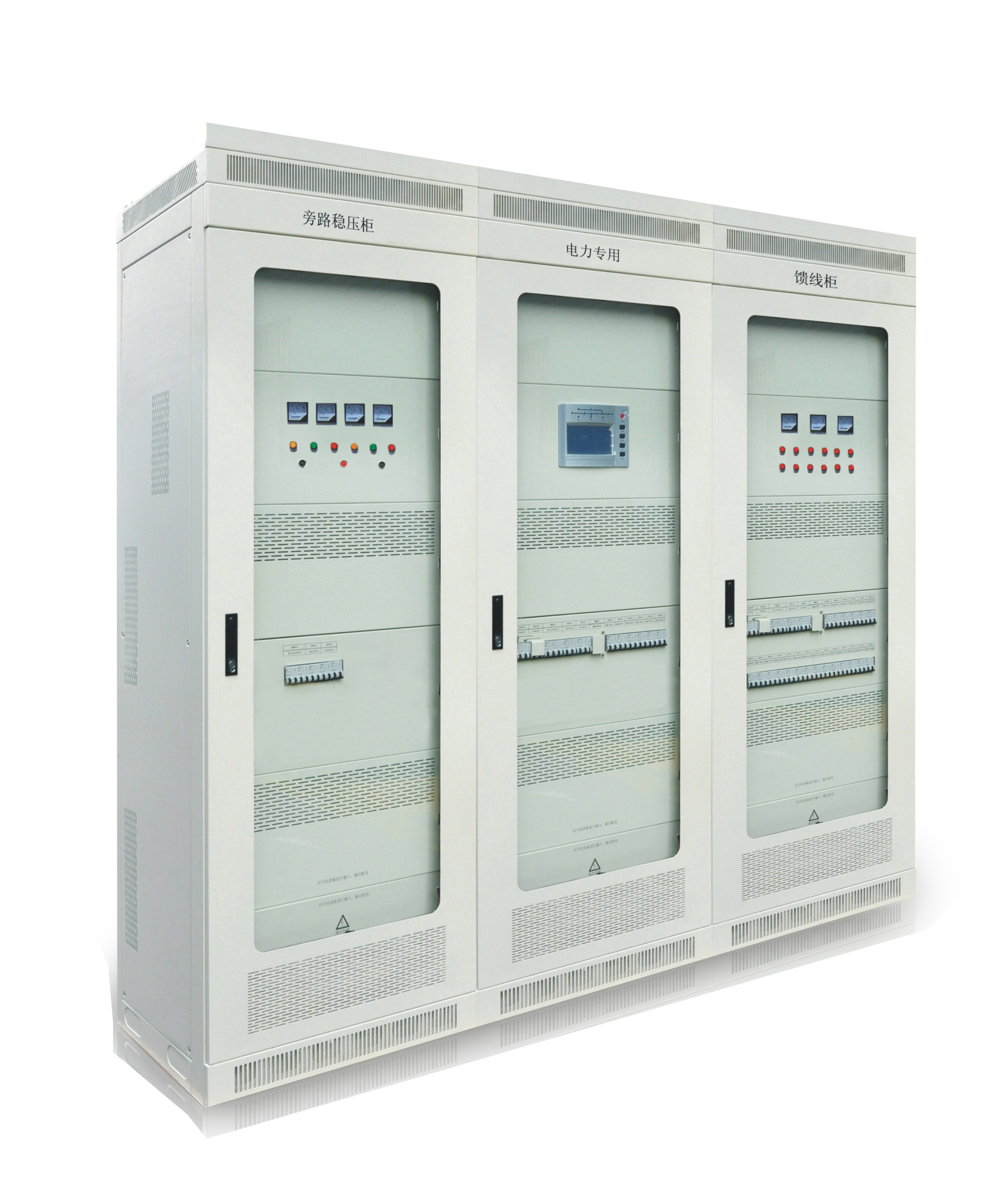

3GDL系列电力专用UPS、DBW旁路稳压柜、PD系列馈线柜是山邦针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器提供稳定电源给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电。当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。 广泛应用于：发电厂、变电站、配电所等。
产品性能
3GDL系列电力专用UPS、DBW旁路稳压柜、PD系列馈线柜是山邦针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器提供稳定电源给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电。当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。
广泛应用于：发电厂、变电站、配电所等。
二、主要性能特点：
◆采用全数字化控制技术
◆智能型检测及监控功能
◆数字化控制静态开关零切换
◆第五代低压降IGBT驱动逆变器
◆无源接点和RS232/485监控
◆输入输出全隔离
◆直流屏与市电的完全隔离
◆采用电力标准屏柜设计
◆具有过压、欠压、过流、短路等多种保护功能
◆大屏幕LCD中英文操作监控界面
◆直观的机械式表头指示
◆有256条超长事件记录，方便用户对供电状况进行分析和管理。
◆整流器
单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±10%，负载在100%的范围内变化时，整流器输出直流电压稳定在±1%内。
◆逆变器
采用SPWN技术，通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压，就可以大程度地降低失真，减小滤波器的体积。这样在负载变化时取得极好的动态特性。
◆直流屏
在市电欠压或故障时，与直流端相联的直流屏就会自动毫无间断地供电。直流屏放电时会给出信号。如果放电至极限电压，系统就会转入备电运行。在接近终止放电电压时，系统将给出警示信号。
◆市电/备电
在使用双路交流（市电为主电，另外一组为备电）的机型时，市电异常或故障时，转为备用电源供电。两路交流输入都故障时，才转为直流屏供电。
◆ 静态开关
静态开关可实现不间断的完成旁路与逆变的切换功能，切换可以自动完成也可以通过手动完成。
◆智能监控
通过RS232/RS485、无源接点、电量变送信号将UPS的工作状态和数据实时的传输到DCS系统，实现智能监控。
工作原理：
主要技术参数：
| 型号 | 3GDL-10 | 3GDL-15 | 3GDL-20 | 3GDL-30 | 3GDL-40 | 3GDL-50 | 3GDL-60 | 3GDL-80 | |
| 容量 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA | 80KVA | |
| 额定功率 | 8KW | 12KW | 16KW | 24KW | 32KW | 40KW | 48KW | 64KW | |
| 交流输入 | 电压 | 380V±25% | |||||||
| 频率 | 50HZ/60HZ±5% | ||||||||
| THDI | 3% | ||||||||
| 输入功因 | ≥0.85(6脉冲整流器) ≥0.99(12脉冲整流器加滤波器) | ||||||||
| 双市电输入 | 支持(选配) | ||||||||
| 直流输入电压 | 220VDC(187V~265V)或110VDC(93V~133V),电压范围可按客户要求修改 | ||||||||
| 输出 | 电压 | 220VAC | |||||||
| 输出稳定度 | ±1%(稳态负载)，±3%(负载波动) | ||||||||
| 频率 | 50/60Hz | ||||||||
| 功率因数 | 0.8 | ||||||||
| 过载能力 | 115%正常工作；125%10min；150%1min；200%1s | ||||||||
| 满载效率 | 91% | 91% | 92% | 92% | 92% | 93% | 93% | 95% | |
| 显示器 | LCD | 中文UPS状态及操作导引指示 | |||||||
| 输入电压、输出电压、电流、频率及放电值、故障显示、警告 | |||||||||
| LED | UPS转运状态 | ||||||||
| 警告装置 | BUZZER声响及LED显示、可选配SNMP网络监控卡 | ||||||||
| 选配件 | 通讯接口 | RS232，RS485、干接点接口(无源节点)、可选配SNMP网络监控卡 | |||||||
| 功能屏柜 | 输入输出配电柜(馈线柜)、谐波补偿柜、防雷装置、输入输出隔离柜、旁路稳压柜(可根据要求设计机柜尺寸) | ||||||||
| 操作环境 | 温度 | 0℃~40℃ | |||||||
| 湿度 | 30%~90%无凝露 | ||||||||
| 海拔高度 | ＜1000米，每增加100米功率下降1%，最高4000米 | ||||||||
| 重量 KG | 258 | 350 | 400 | 480 | 580 | 650 | 900 | 950 | |
| 主机外观尺寸 (W x Dx H)mm | 800 x 600 x 2260(可选800 x 800 x 2260) | 1000 x 800 x 2260 | 1200 x 800 x 2260 | ||||||
*备注：我司致力于技术创新，不断提供更好的产品和服务满足客户需求，对产品设计、技术规格的更新，恕不另行通知。产品以实物为准。
